Séala Brú Y-Patrún Comhla Cruinneog

Seachadann an Comhla Brú-Shéala Y-Pattern Globe Valve, múchadh agus rialáil sreafa docht i bpíblínte ardbhrú, ardteochta agus sreabháin. Íoslaghdaíonn a dhearadh cabhlach claonta 45-an fhriotaíocht sreafa inmheánaigh, agus úsáideann an bhoinéid brúséala brú líne an chórais chun sláine comhpháirteach an choirp-bonn a threisiú faoi thimthriall trom teirmeach.

Conair Sreafa Claonta:Laghdaíonn sé titim brú ar fud shuíochán na comhla trí chonair sreabhán sruthlínithe a chruthú trí chuas an choirp.

Brú-Séalaithe Cuidithe:Cuireann brú sreabhán an chórais an fáinne séalaithe inmheánach i gcoinne bhalla an choirp bheachtais, ag coinneáil séala daingean comhpháirteach de réir mar a mhéadaíonn brú an chórais.

Dromchlaí Suíocháin Éadromaigh:Cosnaíonn cóbalt-bonn-cóbalt (Stellite 6) a chuirtear i bhfeidhm ar dhioscaí agus suíocháin choirp ó chuas, creimeadh leacht ardtreoluas, agus galáil theirmeach.

Meicníocht Diosca Treoraithe:Coinníonn tionól diosca lántreoraithe ailíniú aiseach ar feadh stróc iomlán comhla, rud a choscann creathadh diosca agus caitheamh suíochán míchothrom.

Rónta Gais Astaíochta Ísle-:Cuireann córas fáinne pacála graifíte solúbtha cruthaítear dísle beo a chomhlíonann ISO 15848-1 teorainn le hastuithe comhshaoil ​​teifeach.

Críochnú Gas:Snáitheanna beachtais-gasta talún meaisínithe le gairbhe dromchla faoi bhun Ra 0.8 μm, ag laghdú an chasmhóiminte frithchuimilte agus ag leathnú fad saoil an phacála.

Meicníocht Bonnet:Coinníonn an fáinne coinneála agus an fáinne sá deighilte an gasket séala brú solúbtha laistigh den seomra inmheánach barrchaolaithe.

Céimseata Sreafa:Ailíníonn cumraíocht an phátrúin Y-orificís na comhla go dlúth leis an ais píblíne, ag laghdú sruthanna corracha suaite.

Clúdach Forleagan:Cuireann táthú Stua Aistrithe Plasma (PTA) i bhfeidhm éadanas crua cóbalt bonn leanúnach a bhfuil tiús críochnaithe de 1.6 mm ar a laghad aige.

Tiomáineann an roth láimhe nó actuator an ghluaisne líneach gas beachta feadh na haise claonta, ag bogadh an diosca crua chun teagmháil a dhéanamh leis an suíochán coirp lárnach chun an sreabhadh a stopadh.

Nuair a ardaíonn brú an chórais, téann sreabhach taobh istigh den chorp comhla isteach i gcuas an bhoinéid uachtair agus cuireann sé fórsa aníos i gcoinne aghaidh bun an fháinne róin. Leathnaíonn an comhbhrú isteach seo an gasket miotalach athléimneach i gcoinne thrastomhas an choirp inmheánaigh, rud a chruthaíonn séala meicniúil saor ó sceitheadh ​​gan brath ar chasmhóimint boltála an flange seachtrach.

Butt{0}}Weld Ends:Beveled do sceidil phíobáin ASME B16.25 lena n-áirítear Sch 80, Sc 160, agus XXS le haghaidh táthú díreach isteach i gceanntásca ardbhrú.

Críoch Flanged:Aghaidh Ardaithe (RF) nó Comhpháirteach de Chineál Fáinne (RTJ) a mheaitseálann toisí ASME B16.5 le haghaidh boltáil mheicniúil i iomadúil phíopaí brú.

Píobáil Sheachbhóthar:Líne sheachbhóthar iomlán agus cumraíochtaí comhla comhardaithe atá ar fáil chun brúnna in aghaidh an tsrutha agus le sruth a chothromú roimh oscailt an phríomhdhiosca.

Rialú Láimhe:Roth láimhe tromshaothair le meicníocht imbhuailteora inmheánaigh nó oibreoir beibhéil gléasta ar imthacaí sá frithchuimilte.

Gníomhú Leictreach:Tiomántáin leictreacha il{{0}casadha atá feistithe le lasca teorann chasmhóiminte, tarchuradóirí aiseolais suímh, agus cártaí rialaithe líonra allamuigh.

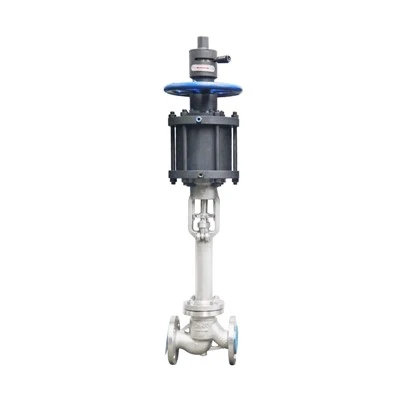

Rialú Aeroibrithe / Hiodrálacha:Sorcóirí gníomhacha aonair nó dúbailte líneacha atá feistithe le rialtáin stoptha éigeandála-agus sáraítear rothaí láimhe.

Caighdeáin Dearaidh:Comhlíonann sé le riachtanais tiús bhalla struchtúracha ASME B16.34 agus API 600.

Tástáil Hidreastatach Shell:Déanta ag 1.5 uair an rátáil brú oibre fuar in aghaidh API 598.

Ard{0}}Tástáil Suíocháin Bhrú:Déanta ag 1.1 uair an rátáil brú oibre fuar in aghaidh API 598.

Cigireachtaí Cáilíochta:
Tástáil Radagrafach (RT) nó Tástáil Ultrasonach (UT) maidir le brú-coinneáil coirp brionnaithe nó teilgthe de réir Roinn V ASME.
Tástáil Treáite Leachtach (PT) nó Tástáil Cháithníní Maighnéadacha (MT) ar gach fáinne suíocháin a bhfuil aghaidh chrua orthu agus ullmhóidí deireadh táthaithe.
Aitheantas Dearfach Ábhar (PMI) arna fhíorú trí anailíseoir ríomhaire boise XRF roimh thionól.

Príomhlínte Gaile:Rialaíonn sé soláthar gaile ardteochta ó cheanntásca coire cumhachta go haonaid tuirbíní.

Córais Uisce Beatha coire:Bainistíonn-instealladh uisce ardbhrú agus ag an am céanna cosc ​​a chur ar chuas trom trasna an diosca comhla.

Aonaid Hidreaphróiseála:Láimhseálann sé gás hidrigine agus sruthanna ceimiceacha faoi leibhéil brú agus teochta ardaithe.

Draenacha Gaile Cumhachta:Feidhmíonn sé go hiontaofa i línte séidte leanúnacha agus draein faoi réir difreálaigh mhórbhrú.

Roghnaigh an chumraíocht cheart comhla trí athbhreithniú a dhéanamh ar na paraiméadair seo a leanas:

Brú agus Teocht an Chórais:Tagairt Táblaí rátála ASME B16.34 chun ábhair choirp amhail WC9 a roghnú le haghaidh seirbhíse suas go dtí 593 céim nó C12A le haghaidh seirbhíse a shroicheann 650 céim.

Riachtanais Sreafa ($C_v$):Riachtanais acmhainne sreafa a ríomh bunaithe ar dhlús sreabhach agus titim brú oibre chun méid calafoirt diosca cuí a chinntiú.

Comhéadan Píobála:Sainaithin sceideal balla an phíobáin cúplála agus comhdhéanamh ábhair chun na huillinneacha ullmhúcháin deiridh táthaithe a mheaitseáil.

Géire Séalaithe:Roghnaigh cumraíochtaí beo pacála gais luchtaithe a bhfuil caighdeáin astuithe comhshaoil ​​nialasacha sceite i bhfeidhm iontu.

Áiríonn gach lastas Comhad Cáilíochta iomlán ina bhfuil:

EN 10204 Cineál 3.1 Tuarascálacha Tástála Ábhar le haghaidh comhpháirteanna cabhail, boinéad, gas agus brúshéala.

Torthaí Tástála Brú Hidreastatach agus Aeroibrithe Deimhnithe (API 598).

Taifid NDE le haghaidh Cigireachtaí Radagrafacha, Ultrasonach, Leachtacha Penetrant, agus Cáithníní Maighnéadacha.

Bileoga Cigireachta um Fhíorú Cumhdach agus Toiseach.

Aghaidh Saincheaptha-go-Faid Aghaidhe:Faid shonracha choirp chun toisí na bpíblíne atá ann cheana a fheistiú le linn tionscadail iarfheistithe.

Trim Diosca Frith{0}Cavitation:Cumraíochtaí bearrtha sliotán ilchéimeanna atá deartha le haghaidh línte leachtacha difreálach brú an-mhór.

Cóimhiotail Creimeadh:Cóimhiotail ard-ghrád lena n-áirítear Hastelloy, Inconel, agus Cruach Dhosmálta Duplex le haghaidh meán ceimiceach ionsaitheach.

Gabhálais Rialaithe Comhtháite:Lasca teorann, suiteoirí cliste, agus rialtóirí scagairí aeir réamhshuiteáilte de réir bileoga sonraíochta an tionscadail.
